数控车床的电动四刀架结构控制系统和工作原理说明124

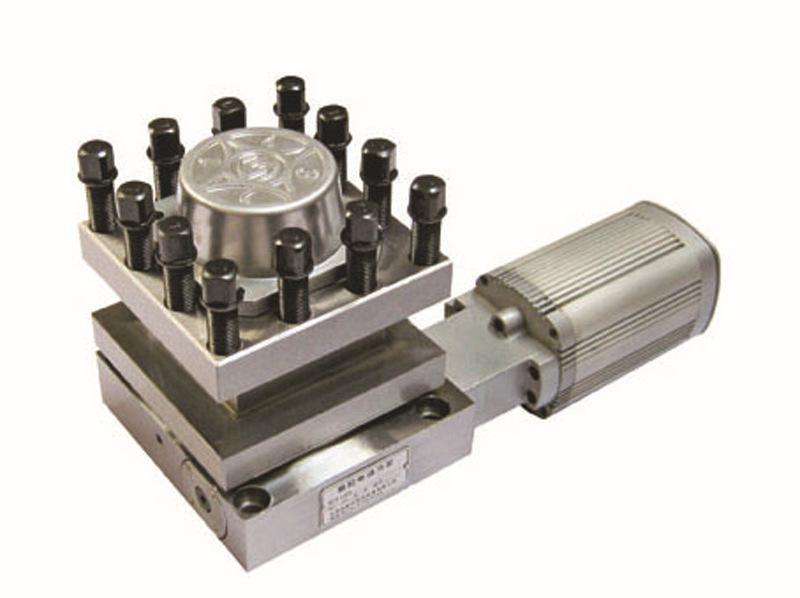

在数控车床操作使用中，电动刀架是一个重要组成部分，它在使用中的合理运用能给操作员带来很多便捷，那么电动刀架的结构控制系统和工作原理究竟有哪些呢，以下就是关于上述的说明： 一、数控车床的刀架结构 以经济型数控车床刀架来介绍其结构组成，经济型数控车床刀架是在普通型数控车床的基础上发展起来的一种自动换刀装置，其功能和普通刀架一样，有四个刀位，能夹住四把不同功能的刀具，刀架回转90度，刀具交换一个刀位，但是刀架的回转和刀位号的选择是通过加工程序指令来控制的。  二、数控车床刀架的控制系统 刀架电气控制主要是通过控制两个交流接触器开控制刀架电动机的正转和反转，进而控制刀架的正转和反转。 三、数控车床刀架的工作原理 换刀时刀架的动作顺序是：刀架抬起、刀架转位、刀架定位和刀架夹紧。 1、 刀架抬起：该刀架可以安装四种不同的刀具，转位信号通过加工程序指令。数控系统发出换刀指令后，PMC控制输出正转信号，刀架电动机正转控制继电器KA3吸合，刀架电动机正转控制接触器KM3吸合，小型电动机1启动正转，通过平键套筒联轴器2使得蜗杆轴转动，从而带动其他蜗杆轴转动。 2、 刀架转位：当端面齿完全脱开，转位套正好转过160度，涡轮丝杠前端的转位套上的销孔正好对准球头销的位置。 3、 刀架定位：刀架体转动带着电刷座转动，当转到程序指定的刀号，PMC释放正转信号，输出反转信号，刀架电动机反转控制继电器吸合，刀架电动机反转控制接触器进行吸合，刀架电动机反转，定位销在弹簧的作用下进入粗定位盘的槽中进行粗定位。 了解更多数控机床技术几数控机床报价请咨询福道数控机床热线：4008-558-368 |
